   全防护双平台激光切割机

世界一流专利抽烟除尘系统,高效环保;行业独有智能安全光栅

荣耀之星系列 GS-CE 功率:3000-40000W,按需定制

金属激光切割机

立即咨询 免费打样
首页 > 激光切割机 > 金属激光切割机 >    全防护双平台激光切割机

更多精彩请点击观看视频

更厚、更快、更省、超强性能让切割无所畏惧


● 世界一流专利抽烟除尘系统,高效环保

● 行业独有智能安全光栅

● 首创模组化工作台

● 智能工业4.0开放系统

双支撑设计,承重分离



行业首创的双支撑设计,
传动和板材承载分离系统,减少超重负载,避免床身形变。


力星激光荣耀之星激光切割机-双支撑设计

更强床身,性能稳定



全新升级的坚固床身,刚性好,抗变形,
抗弯刚度提高50%,牵引力提高80%,性能更加稳定。


力星激光荣耀之星激光切割机-全新升级床身

行业首创工作台模组化设计



高功率激光长期集中在某个区域工作可能造成
该区域工作台的变形甚至报废,模组化设计化整为零,
可以只进行区域工作台更换,最大限度降低更换成本。


力星激光荣耀之星激光切割机-模组化设计

环保除尘



配备具有8-30个全自动除尘区的大风量
除尘系统,排烟除尘顺畅,除尘效率高,设备性能稳定。


力星激光荣耀之星激光切割机-抽烟除尘

安全首选



力星激光所有产品均标配防撞人检测装置,
实现开门保护、视觉保护、电机扭矩检测保护等。


力星激光荣耀之星激光切割机-安全检测

自适应多角度摆放



三向风管、左右料斗可根据
现场灵活组装,不受现场限制,避免拆墙等危险操作。


力星激光荣耀之星激光切割机-三向抽风        力星激光荣耀之星激光切割机-左右料斗现场灵活组装


行业独有双侧控制面板



机器两侧均有控制面板,操作方便。


力星激光荣耀之星激光切割机-两侧控制面板

重要零部件,性能保证



力星激光荣耀之星激光切割机力星激光欧洲之星激光切割机
全自动注黄油系统

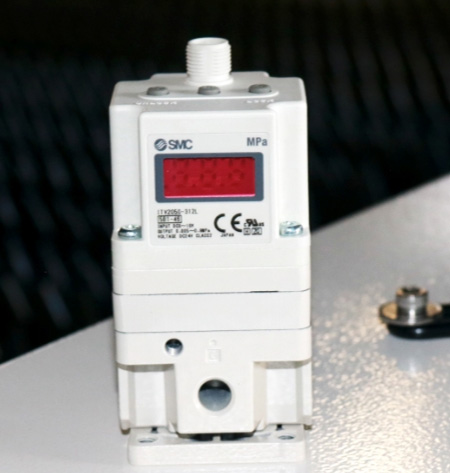

气源压力监测装置和电气比例阀

更适合齿条导轨润滑,且不易腐蚀防尘罩



避免滑块憋死,传动系统磨损和运动精度下降

当气体耗尽,机器会报警停止



有效预防气压不足导致机器故障甚至引起火灾

力星激光荣耀之星激光切割机力星激光荣耀之星激光切割机

光纤专用高速分割拖链和电缆

防尘罩

防止高速运转断线起旋



防止强弱电磁干扰

三重防护--防火,防油,防尘



有效延长导轨和丝杆的寿命


技术参数

幅面代号(单位)301540154020601560206025
最大材料幅面(毫米)3000×15004000×15004000×20006000×20006000×20006000×2500
X轴行程(毫米)155015502050155020502550
Y轴行程(毫米)305040504050605060506050
Z轴行程(毫米)290290290290290290
X/Y 轴定位精度≤0.03mm/m
X/Y 轴重复定位精度≤±0.02mm
最大合成定位速度170m/min
最大加速度2.8G
切口缝宽0.1mm-0.5mm(板厚3mm以下的实测值)
切口粗糙度Ra3.2um-Ra25.4um(板厚3mm以下的实测值)
最大切割厚度范围参考后面工艺参数表
最小设定单位0.001mm
机床占地面积(毫米)10100*400012200*400012200*450017560*400017560*450017560*5000
主机体积(毫米)9100*3120*220011200*3120*2200 11200*3620*220016560*3120*2200 16560*3620*2200 16560*4120*2200
数控系统FSCUT (柏楚)
显示器27"LCD
传动方式齿轮齿条双驱
工作台最大承重(吨)1.41.92.52.83.74.7
总装机电容量(约)3000W27KW
6000W42KW
12000W120KW




电源要求AC380V,50/60Hz;3P+N+PE
总电源防护等级IP54
说明公司提供产品根据研发进程,不定时进行优化,升级,本技术说明适用大多数机型。
客户采购产品随程定配置有差别,本说明书不做机器设备的合同交付确认。

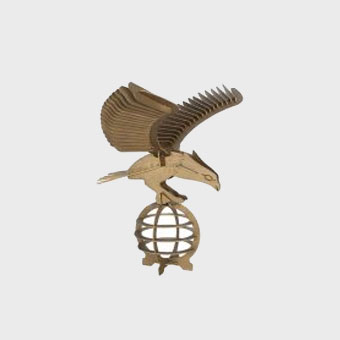

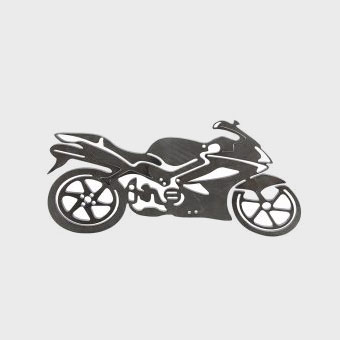

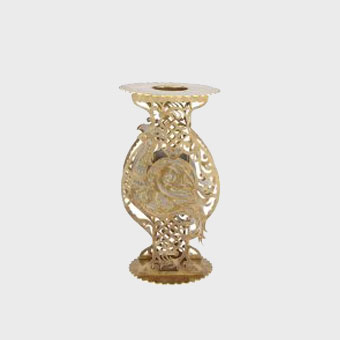

样品展示

   全防护双平台激光切割机

   全防护双平台激光切割机

   全防护双平台激光切割机

   全防护双平台激光切割机
