   单平台板管一体激光切割机

一机双用,空间成本低;高标准卡盘,夹持力强,速度快,性能稳定

荣耀之星系列 GS-G 功率:3000-6000W 按需定制

板管一体激光切割机

立即咨询 免费打样
首页 > 激光切割机 > 板管一体激光切割机 >    单平台板管一体激光切割机

更多精彩请点击观看视频

单平台板管一体激光切割机,实现板材、管材的一键切割!


● 一机双用,空间成本低,附加值高

● 高标准卡盘,夹持力强、刚性高、速度快、性能稳定

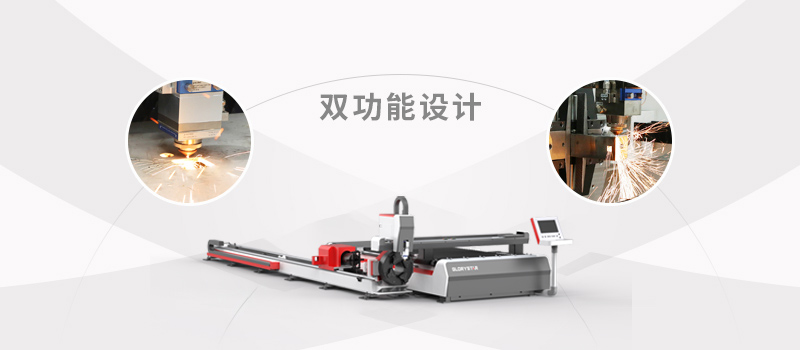

单平台板管一体激光切割机-一机两用

一机两用

一机可切割板材、管材两用,一体集成设计,成本少,
占地面积省心,更大程度节约客户空间使用成本。

开放式结构设计

设置作业过程中直观可见,上料便捷;
可从正面及左右侧面进行上下料。

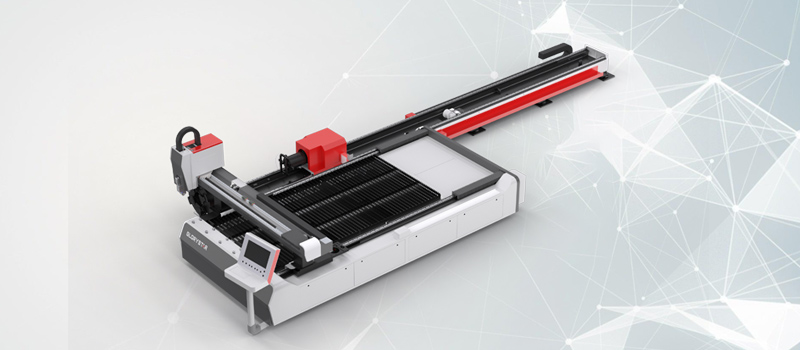

单平台板管一体激光切割机-开放式结构设计

单平台板管一体激光切割机-高标准卡盘

高标准卡盘

卡爪采用特殊摩擦面,保证夹持管件不打滑松动,保证切割精度;
炮筒式结构设计,支撑刚性高,稳定性强,支持多种管型材。

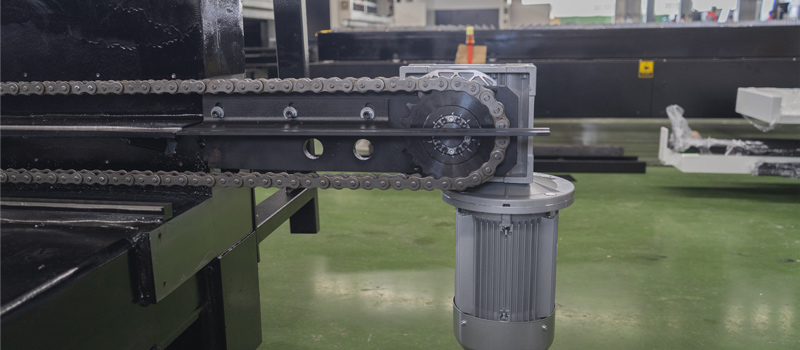

系统与传动强强联合

采用自研智能化数控操作系统,搭配高精度齿轮齿条传动,
稳定性更高,动态响应更快,定位速度更快。

单平台板管一体激光切割机-系统与传动强强联合

技术参数

宽度代号3015
最大材料宽度(mm)3000*1500
X轴工作行程(mm)1520
Y轴工作行程(mm)3030
Z轴工作行程(mm)300
X/Y轴定位精度≤0.03mm/m
X/Y轴重复定位精度≤0.02mm
最大综合定位速度100m/min
最大加速度1.2G
狭缝宽度

 0.1mm-0.5mm(3mm厚度以下的测量值

狭缝粗糙度Ra3.2um- Ra25.4um(3mm厚度以下的测量值)
最大切管范围

外接圆直径:20-220mm,重量:20Kg/

最大切管长度范围6米,自动卡盘
机床覆盖面积(mm)9800*5500
主机体积(mm)8800*4500*2000
数控系统Glorystar
监视器27″LCD
驱动模式

齿条双驱

工作台最大承载能力(T)1.06

机器重量(T

8
总装机功率消耗(大约)1000W17KW
1500W19.5KW
2000W22KW
3000W27KW
4000W32KW
6000W42KW
电源要求电压380V,频率50hz,3极,供电方式是3相5线制
总电源防护等级 IP54

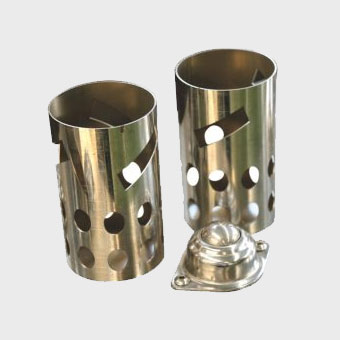

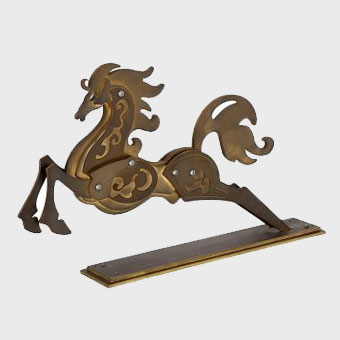

样品展示

   单平台板管一体激光切割机

   单平台板管一体激光切割机

   单平台板管一体激光切割机

   单平台板管一体激光切割机
