● 一机二用，空间成本低，附加值高
● 高标准卡盘，夹持力强、刚性高、速度快、性能稳定
● 快速交换台，高效切割

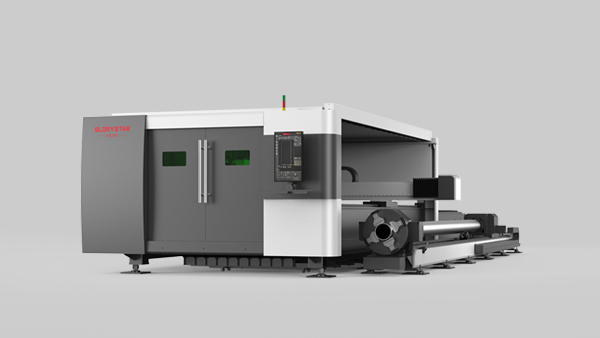

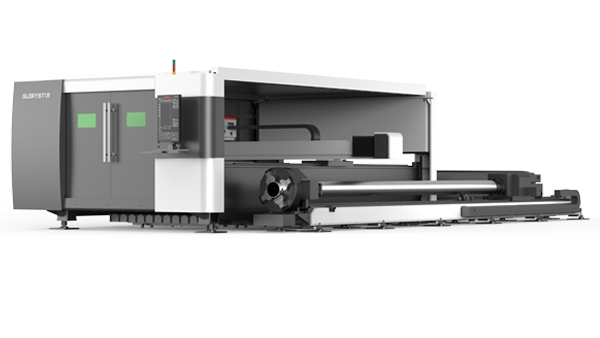

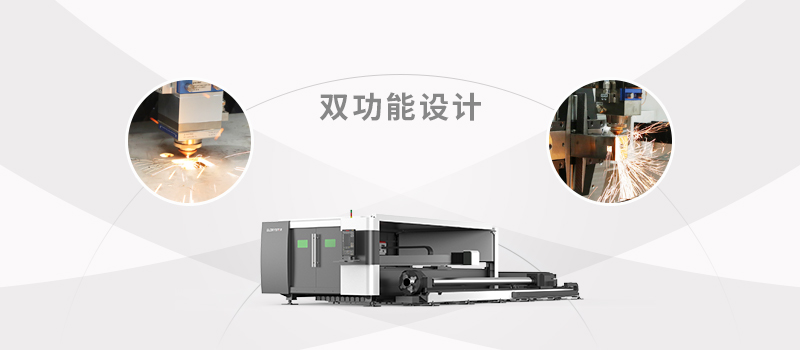

板管一体机集板材切割和管材切割功能于一体，
可满足各类板材及管材切割需求。
独特的横梁跨区域设计，
使一体机的整体尺寸比切板机+切管机组合的尺寸更小，
对场地空间的要求更低，更大程度节约客户空间使用成本。
与板材切割机+切管机组合相比，一台机器就能满足
切板与切管功能需求，在给客户带来更高附加值的同时，
也能减少购买两台机器的财务压力，性价比更高。
平板切割部分，配备平行快速交换工作台，操作简单，
上下料方便，效率高；平板切割部分同时支持全自动上下料（选配）。
技术参数
| 幅面代号(单位) | 3015 | |
| 最大材料幅面(毫米) | 3000×1500 | |
| X轴行程(毫米) | 1520 | |
| Y轴行程(毫米) | 3030 | |
| Z轴行程(毫米) | 300 | |
| X\Y 轴定位精度 | ≤0.03mm\m | |
| X\Y 轴重复定位精度 | ≤±0.02mm | |
| 最大合成定位速度 | 170m\min | |
| 最大加速度 | 2.8G | |
| 切口缝宽 | 0.1mm-0.5mm(板厚3mm以下的实测值) | |
| 切口粗糙度 | Ra3.2um-Ra25.4um(板厚3mm以下的实测值) | |
| 最大切割厚度范围 | 可夹持外圆直径φ10-220mm(建议:圆管φ40-200,方管:□40-200) , 重量20Kg\m | |
| 最小设定单位 | 6米 自动卡盘 | |
| 机床占地面积(毫米) | 11100*5500 | |
| 主机体积(毫米) | 10100*4500*2200 | |
| 数控系统 | 力星 | |
| 显示器 | 27°LCD | |
| 传动方式 | 齿轮齿条双驱 | |
| 工作台最大承重(吨) | 1.06 | |
| 机床重量(吨) | 8 | |
| 总装机耗电功率(约) | 1000W | 17KW |
| 1500W | 19.5KW | |
| 2000W | 22KW | |
| 3000W | 27KW | |
| 4000W | 32KW | |
| 6000W | 42KW | |
| 电源要求 | AC380V,50/60Hz;3P+N+PE | |
| 总电源防护等级 | IP54 | |
| 说明 | 公司提供产品根据研发进程，不定时进行优化，升级，本技术说明适用大多数机型。 客户采购产品单独指定配置有差别，本说明书不做机器设备的合同交付确认。 | |
