NS 全能型双卡盘激光切管机

全能型一键切管,坡口切割,精度高;伺服驱动、下料,节省人工成本

领航星系列 NS-TG 功率:1000-6000W 按需定制

管材激光切割机

立即咨询 免费打样
首页 > 激光切管机 > 管材激光切割机 > NS 全能型双卡盘激光切管机

更多精彩请点击观看视频

全能型双卡盘专业激光切管机实现自动上料+坡口切割,高效从这里开始!


● 全能型一键切管工具,支持坡口切割

● 伺服下料,节省人工

● 伺服推动前卡盘移动,高精度,智能安全

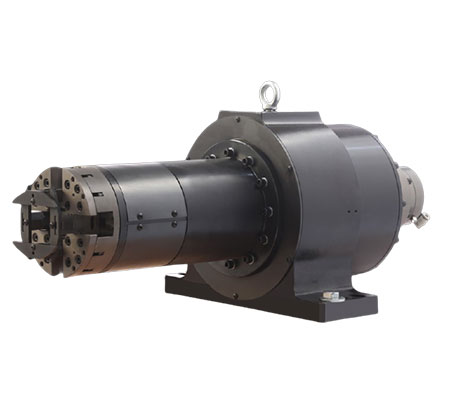

业内最高标准卡盘


两卡盘专业激光切管机

安全性高——卡盘内孔大、自动上下料安全性高

稳定性强——整体式内置驱动结构,大大提升传动准确性和稳定性

精度顶尖——滚筒精度0.005mm,装夹精度<0.1mm

防尘效果好——齿轮内置,避免切割粉尘进入

噪声小——行业顶尖磨齿精度

惯量小——实现高速加工、满足小管件快速切割

尾料少——可最大限度深入配套前卡,实现超短尾料切割

夹持力强——卡爪采用特殊摩擦面,保证夹持管件不滑脱

刚性高——炮筒式结构设计,支撑刚性高,稳定性强

异型管夹持——支持多种型材,保持管件不滑脱

专业激光切管机

业内最高标准床身,寿命长

高强度笼式结构焊接床身   →   高温退火,长久存放   →   龙门铣加工,抗震,抗扭,抗变形


专业激光切管机-业内最高标准床身,寿命长


高品质配件,极致性能

专业激光切管机-高品质配件,极致性能

IGUS拖链电缆,耐折弯,不断线

气管接头自带密封圈,不使用密封胶带,降低气路进入杂质的可能

专业激光切管机-一流品牌气管接头

专业激光切管机-专业工控机

专业工控机  抗高温设计,保证满负荷工作性能

短尾料切割


主卡盘插入前卡盘,缩短主卡与切割头距离,以缩短尾料工件较长,或管材尺寸较大时前卡盘移动,保证切割精度。


专业激光切管机-短尾料切割


自主研发智能切割系统


1、可自动测量管材偏差,提高切割精度;
2、专用切管数控系统,支持断点定位、续切、拐角工艺设定等功能;
3、搭配专用切管套料软件,支持单零件、多零件套料、共边、自动排序等功能。


专业激光切管机-自主研发智能切割系统


超强除尘系统


除尘系统由力星激光自主研发,卡盘内部+管内抽风设计,减少管内挂渣


专业激光切管机-专利除尘系统


支持多种型材加工


专业激光切管机-支持多种型材加工

技术参数

工作幅面 6000mm x φ220mm机器区域11380mm×3000mm
X轴长度 500mm机器体积10380mmx2000mmx2500mm
Y轴长度 7000mm数控系统CypCut 管材切割系统
Z轴长度400mm监视器19″LCD
W轴长度

无限旋转



激光功率客户选择

X/Y轴定位精度≤0.05mm驱动模式

齿条双驱

X/Y轴重复定位精度≤0.03mm管材最大承载能力270Kg
最大综合定位速度100m/min机器重量5.5T
最大加速度1G机器功率10KW(不含激光器和冷水机)
最大切管长度φ20-220mm相位3
最大切管重量45Kg/M电源额定电压380V
总电源防护等级IP54频率50Hz


管材的切割类型和范围



管材类型最大切管范围(总重量<180KG)标准长度剩余材料备注
1圆管Φ15mm-Φ220mm6000mm

正常切割:500mm;

使用最短尾料功能:10mm


切割最后一个部件时,尺寸误差会变大,建议切割前增加定心

2方管15mm*15mm – 150mm*150mm6000mm
3矩形管短轴>15mm,外切圆<220mm(最大规格200mm*50mm)6000mm
4椭圆或扁平椭圆管短轴>15mm,长轴<220mm6000mm
5槽钢普通卡盘可夹持10号及以下槽钢;加长卡盘最多可夹16号槽钢6000mm

切割最后一个工件时,尺寸误差会变大,工字钢/H型钢需要手动对焦和尖头切割头

6工字钢普通卡盘可夹持10号工字钢的长轴;采用槽钢或工字钢卡盘,最多可夹持16号工字钢6000mm
7H钢长轴<160mm,外切圆<220mm6000mm
8等角钢普通卡盘最多可夹持10号等角钢6000mm
9不等角钢普通卡盘最多可夹持10/8号等角钢6000mm


上料库


管材规格技术参数
圆管6000mm x φ120mm(φ120-20mm)
方管6000mm x 120mm(□120-20mm)
矩形管6000mm x 120m (短边尺寸>20mm;长边尺寸<120mm)
管材最大重量120kg(20KG/M)
可提升管材的最大重量2500kg
电源参数
电源相位3
电源额定电压频率380V 50Hz
装机功耗<4.5KW
电源防护等级IP54
重量和尺寸
重量4200kg
尺寸(长/宽/高)7000mmx2000mmx2000mm
覆盖面积7000mmx2000mm

样品展示

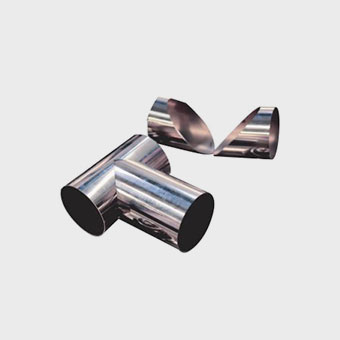

NS 全能型双卡盘激光切管机

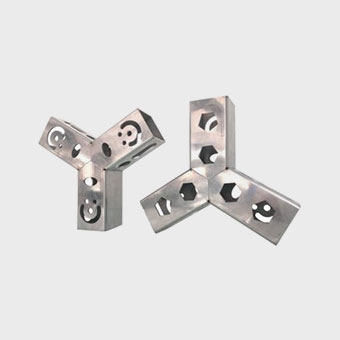

NS 全能型双卡盘激光切管机

NS 全能型双卡盘激光切管机

NS 全能型双卡盘激光切管机
