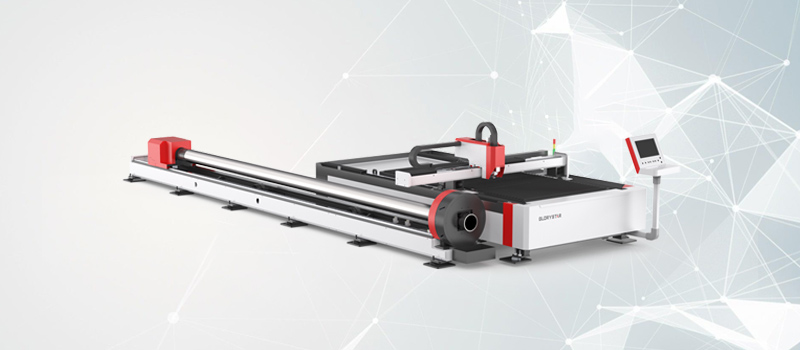

   单平台板管一体激光切割机

全球首创双床身设计,无惧热影响;一机双用,节省采购成本,高标准卡盘,夹持力强,速度快,性能稳定

胜利之星系列 VS/VA-G 功率:1000-15000W 按需定制

板管一体激光切割机

立即咨询 免费打样
首页 > 激光切割机 > 板管一体激光切割机 >    单平台板管一体激光切割机

更多精彩请点击观看视频

双床身单平台板管一体激光切割机,实现板材、管材的一键切割!


● 全球首创双床身设计,无惧热影响

● 一机两用,节省采购成本,附加值高

● 高标准卡盘,夹持力强、刚性高、速度快、性能稳定

中空+双层分离床身




行业首创 专利中空+双层分离床身解决行业难题,
内外床身独立承重,外床身仅承载外罩和横梁的动负载,
内床身承载工作台重量和板材负载以及被超高功率激光照射加热的热变形,
从设计上完全规避了精度被大负载和热变形影响的可能,超长时间保障设备精度。

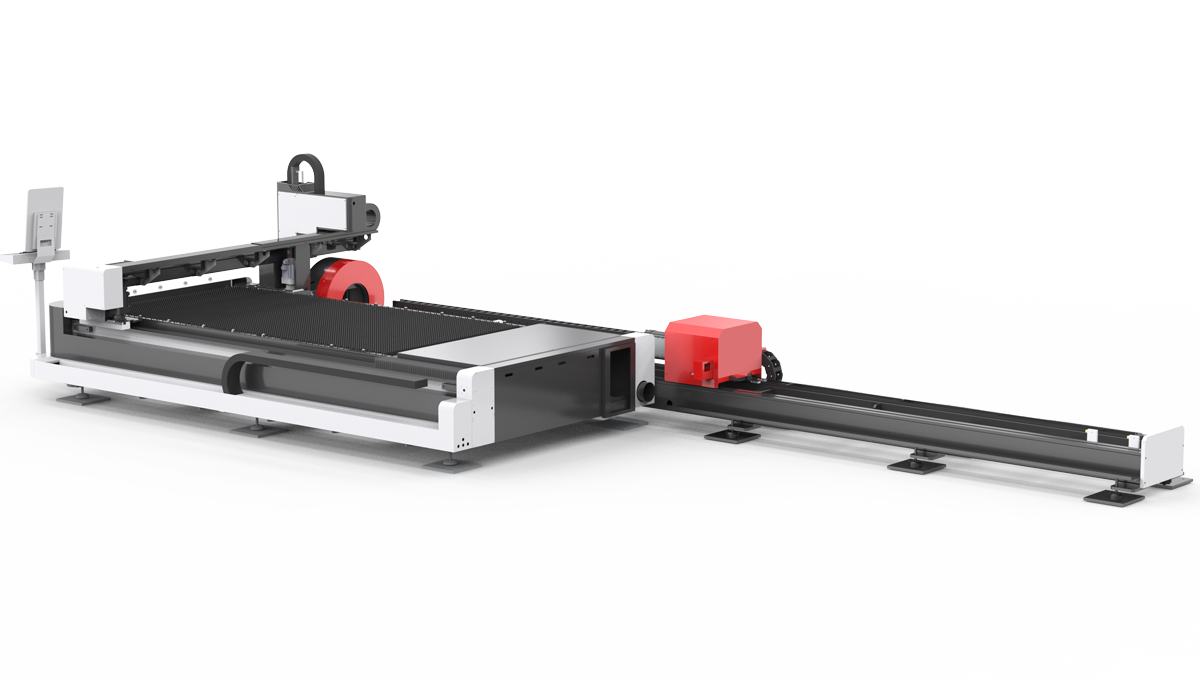

胜利之星双床身单平台板管一体激光切割机-中空+双层分离床身

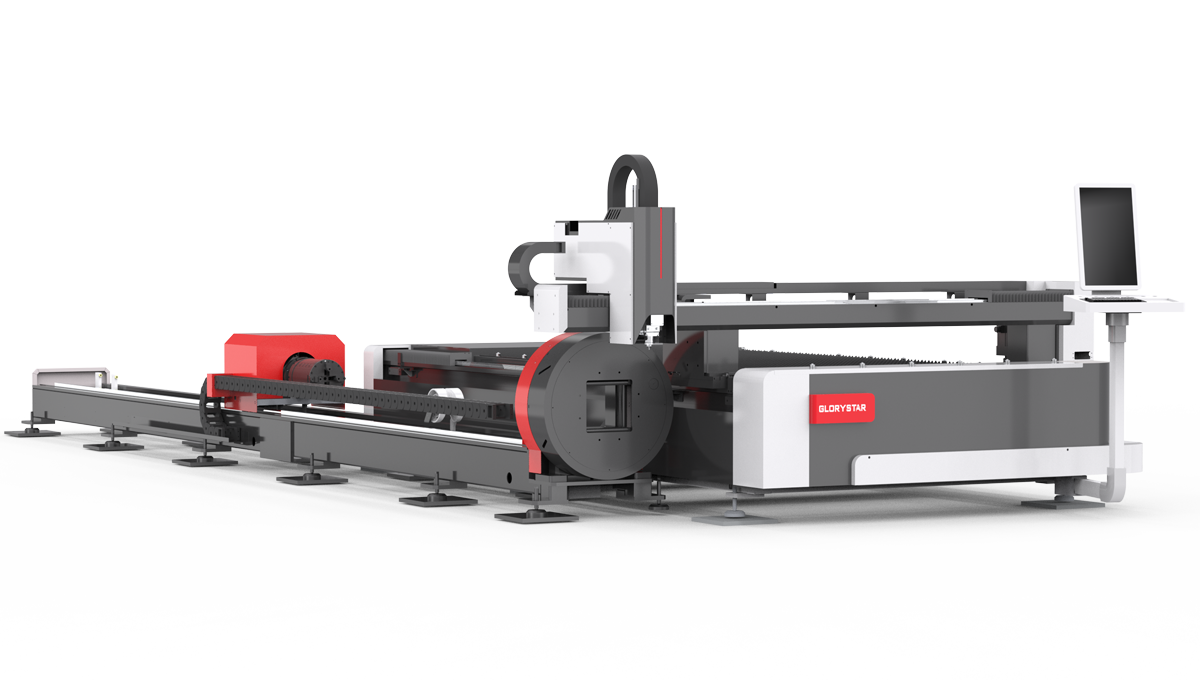

   单平台板管一体激光切割机

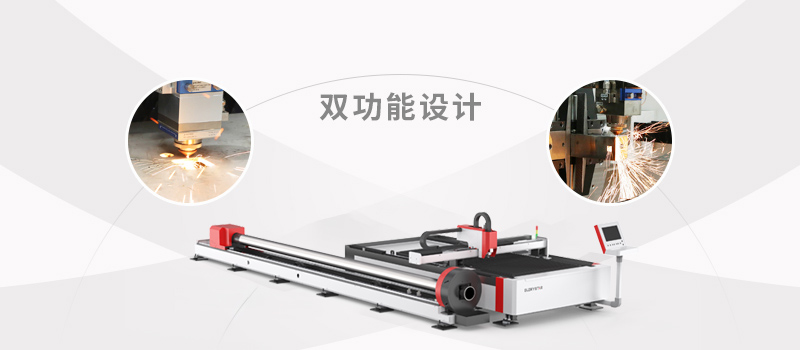

一机二用

与板材切割机+切管机组合相比,一台机器就能满足
切板与切管功能需求,在给客户带来更高附加值的同时,
也能减少购买两台机器的财务压力,性价比更高。

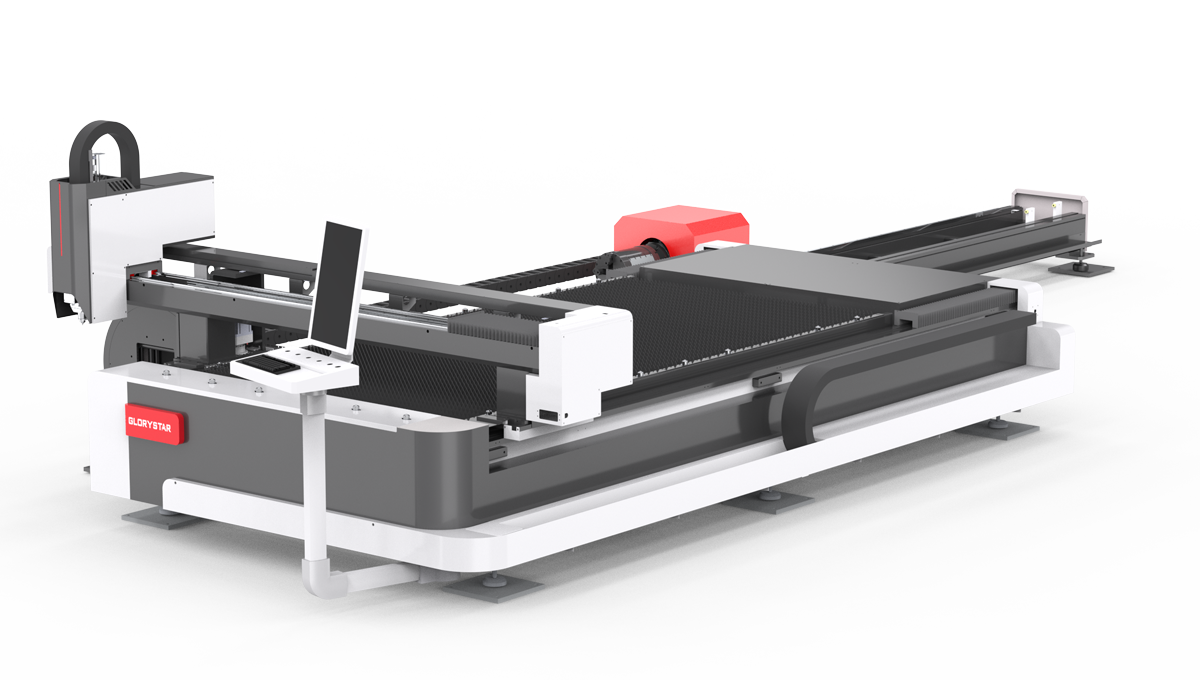

开放式结构设计

设置作业过程中直观可见,上料便捷;
可从正面及左右侧面进行上下料。

   单平台板管一体激光切割机

   单平台板管一体激光切割机

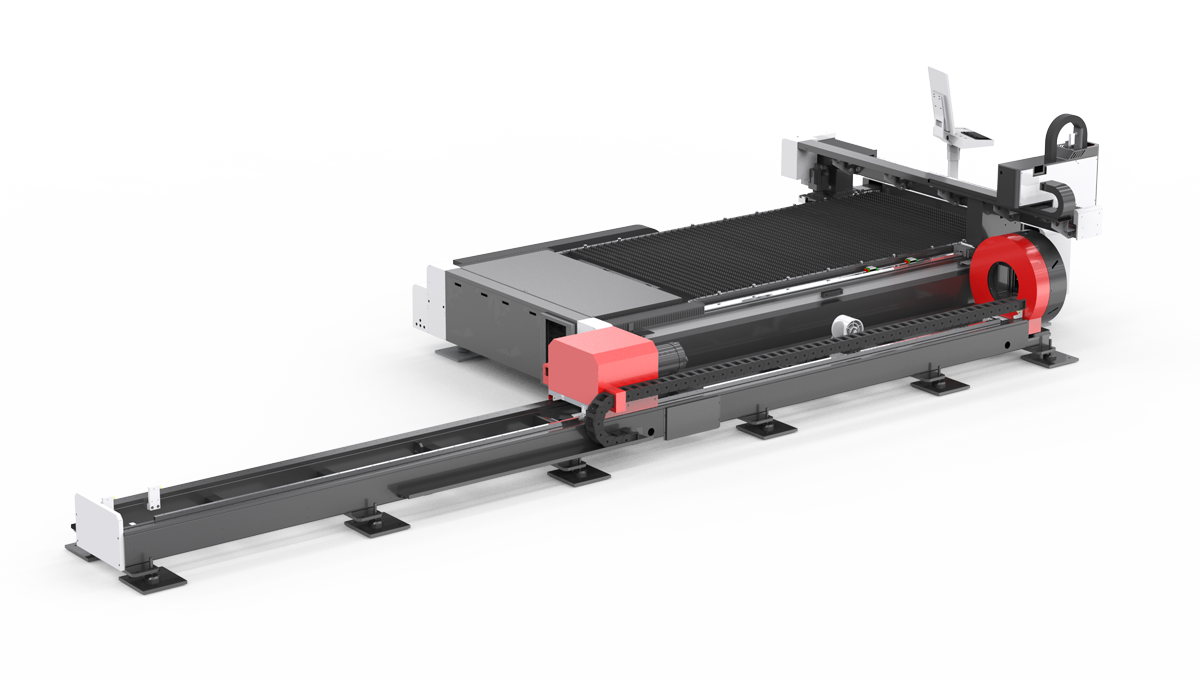

高标准卡盘

卡爪采用特殊摩擦面,保证夹持管件不打滑松动,保证切割精度;
炮筒式结构设计,支撑刚性高,稳定性强,支持多种管型材。

系统与传动强强联合

采用自研智能化数控操作系统,搭配高精度齿轮齿条传动,
稳定性更高,动态响应更快,定位速度更快。

   单平台板管一体激光切割机

技术参数

宽度代号3015
最大材料宽度(mm)3000*1500
X轴工作行程(mm)1520
Y轴工作行程(mm)3030
Z轴工作行程(mm)300
X/Y轴定位精度≤0.03mm/m
X/Y轴重复定位精度≤0.02mm
最大综合定位速度100m/min
最大加速度1.2G
狭缝宽度

 0.1mm-0.5mm(3mm厚度以下的测量值

狭缝粗糙度Ra3.2um- Ra25.4um(3mm厚度以下的测量值)
最大切管范围

外接圆直径:20-220mm,重量:20Kg/

最大切管长度范围6米,自动卡盘
机床覆盖面积(mm)9800*5500
主机体积(mm)8800*4500*2000
数控系统Glorystar
监视器27″LCD
驱动模式

齿条双驱

工作台最大承载能力(T)1.06

机器重量(T

8
总装机功率消耗(大约)1000W17KW
1500W19.5KW
2000W22KW
3000W27KW
4000W32KW
6000W42KW
电源要求电压380V,频率50hz,3极,供电方式是3相5线制
总电源防护等级 IP54



样品展示

   单平台板管一体激光切割机

   单平台板管一体激光切割机

   单平台板管一体激光切割机

   单平台板管一体激光切割机
