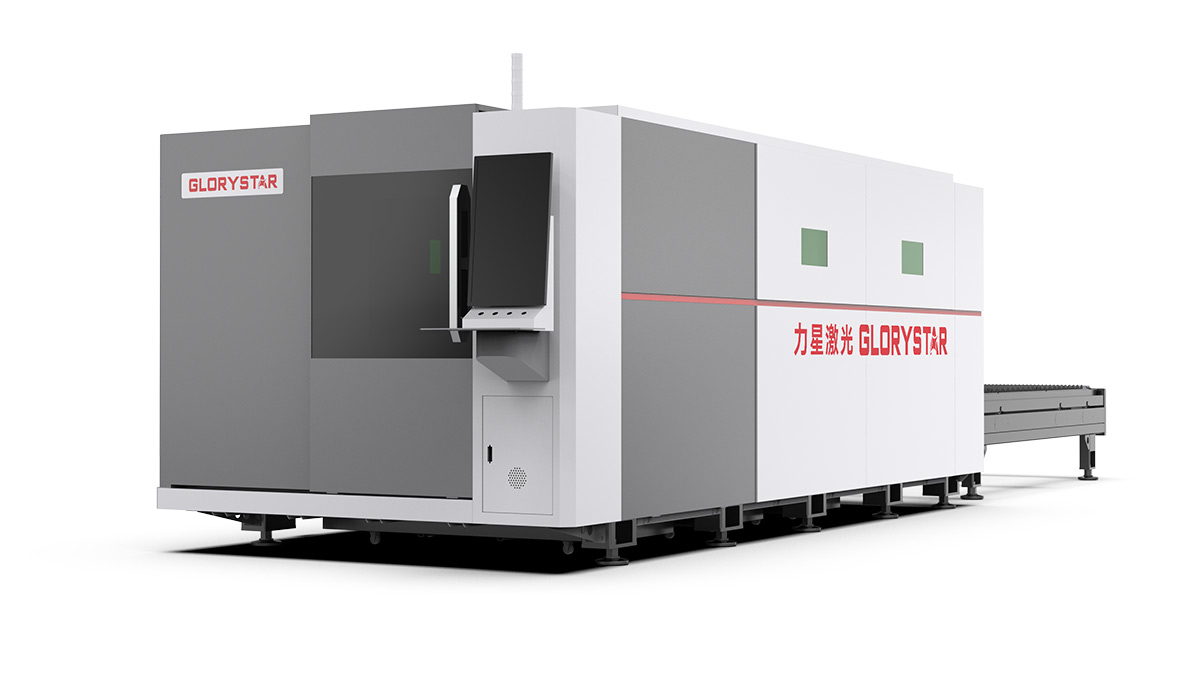

H全防护交换台激光平面切割机
H全防护交换台激光平面切割机

搭载1.5G高加速度与7Hz低通滤波系统,速度上远超传统机型,同时配备15秒高速切换的双工位交换平台,实现切割与上下料同步进行,全面提升加工效率与生产节拍,助力实现高强度连续作业。



H全防护交换台激光平面切割机

 详情说明

H全防护交换台激光平面切割机

高速切割,产能飞跃

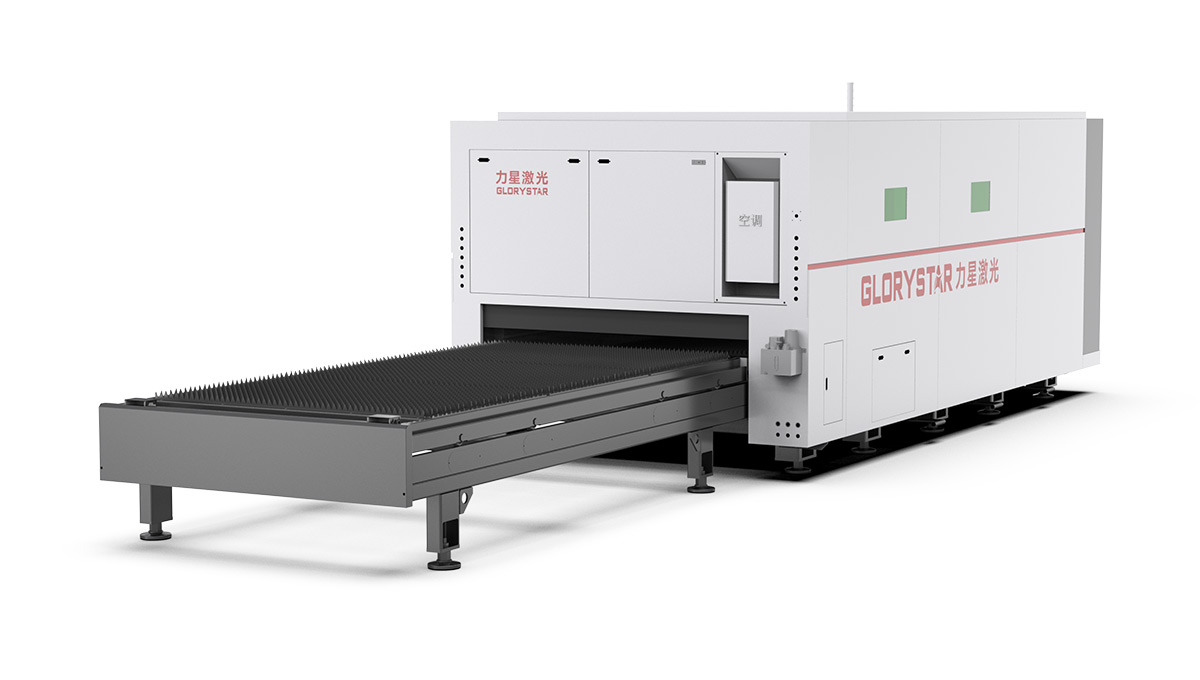

搭载1.5G高加速度与7Hz低通滤波系统,速度上远超传统机型,同时配备15秒高速切换的双工位交换平台,实现切割与上下料同步进行,全面提升加工效率与生产节拍,助力实现高强度连续作业。

智能防护,全程无忧

设备标配业内领先的智能防撞人检测系统,结合开门保护、电机扭力监测等多重安全机制,从根源上防范误操作和意外风险,确保在高效运作的同时,最大程度保障操作者的人身安全。

H全防护交换台激光平面切割机

H全防护交换台激光平面切割机

绿色环保,场地友好

采用分区设计的专利除尘系统,配合多达30个高负压吸力点,确保烟尘高效排出、节能环保,有效降低运行成本。同时,整机支持左右进出料与双向操作,布局灵活,适配各类复杂厂房空间,真正实现空间利用最大化。

自动润滑,维护低耗

创新配置16点XYZ轴全自动油脂润滑系统,实现精准润滑与免维护操作,极大降低人工干预频次。设备运行更加稳定,维护成本大幅下降,关键零部件寿命提升可达300%,保障长期高效运转。

H全防护交换台激光平面切割机

技术参数

型号 3015H
最大材料幅面 (mm) 3000*1500
X轴行程 (mm) 1530
Y轴行程 (mm) 3050
Z轴行程 (mm) 220
X/Y轴定位精度 ≤0.03mm/m
X/Y轴重复定位精度 ≤±0.02mm
最大切割合成定位速度 140m/min(极限联动空程150m/min 2G加速度)
最大切割联动加速度 1.5G
最大切割低通滤波 7Hz
切口缝宽 0.1mm-0.5mm(板厚3mm以下的实测值)
切口粗糙度 Ra3.2um-Ra25.4um(板厚3mm以下的实测值)
机床占地面积 (mm) 10300*4500
主机体积(mm) 9030*2325*2050
数控系统 柏楚(CYPCUT)/(选装Glorystar系统)
显示器 27" LCD
传动方式 齿轮齿条双驱
工作台最大承重(吨) 2.2
总装装机电容量(约) 1500W 20KVA
3000W 27KVA
6000W 42KVA
12000W 100KVA
电源要求 AC380V , 50Hz ; 3P+N+PE
总电源防护等级 IP51
说明 公司提供产品根据研发进程,不定时进行优化,升级,本技术说明适用大多数机型。
客户采购产品随指定配置有差别,本说明书不做机器设备的合同交付确认。
