GS-HG三卡盘系列

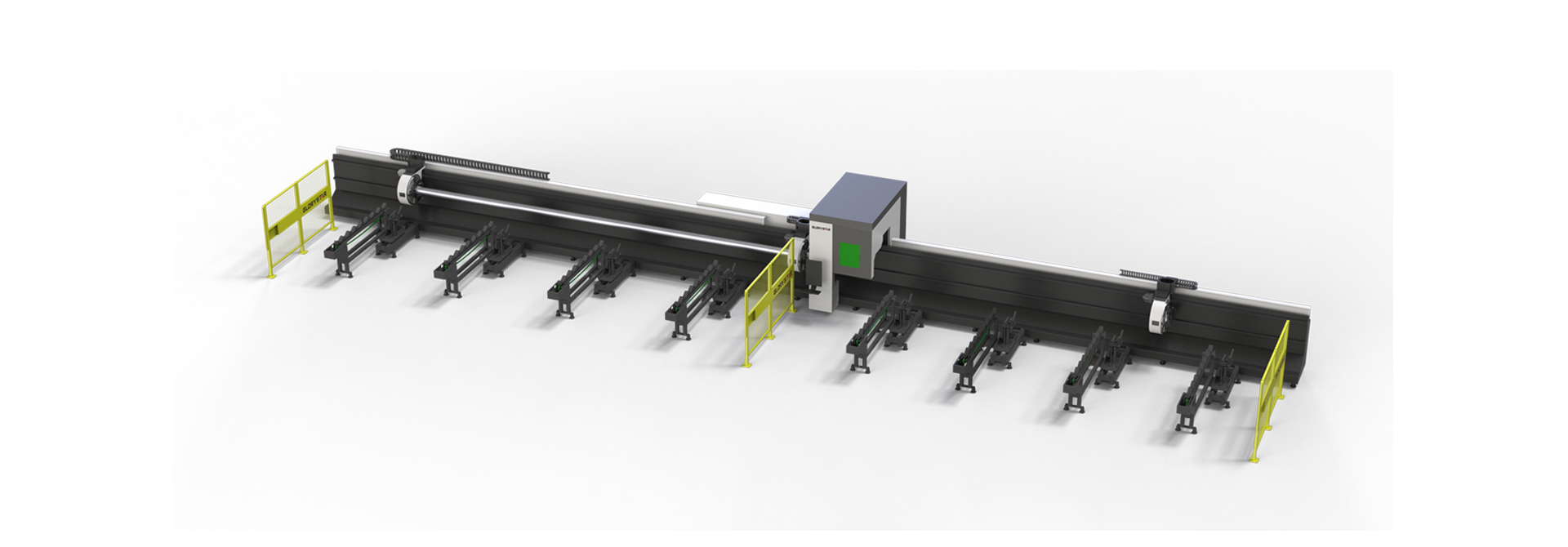

三卡盘全自动上下料激光切管机

三卡盘全自动上下料切管机1000W-3000W

激光切管机

立即咨询 免费打样
首页 > 激光切割机 > 激光切管机 > GS-HG三卡盘系列

更多精彩请点击观看视频

三卡盘全自动上下料激光切管机,真正实现零尾料切割!


● 一键切管工具

● 管材零浪费

零尾料切割,节省材料成本




GS-HG Series


自动校正管材变形


自动校正小管材(30毫米以下)弯曲变形,保证小尺寸管材高精度切割。


GS-HG Series


实现整管切割





全自动上下料,节约人力成本




GS-HG Series

升级版智能切割系统


1、 支持坡口切割;
2、 支持飞行切割、高精度Z轴控制等功能;
3、 可自动测量管材偏差,提高切割精度;
4、 专用总线切管数控系统,支持断点定位、续切、拐角工艺设定等功能;
5、 搭配专用切管套料软件,支持单零件、多零件套料、共边、自动排序等功能。


GS-HG Series


标配安全光幕,保障操作人员安全


GS-HG Series


支持多种型材加工


GS-HG Series

技术参数

工作幅面 6000mm x φ220mm机器区域12500mm×2500mm
X轴长度450mm

机器体积

12500mmx2500mmx2650mm
Y轴长度7500mm数控系统CypCut 管材切割系统
Z轴长度450mm监视器17″LCD
W轴长度无限旋转
激光功率客户选择
X/Y轴定位精度≤0.05mm驱动模式齿条双驱动
X/Y轴重复定位精度≤0.03mm管材最大承载能力180Kg
最大综合定位速度120m/min机器重量10.0T
最大加速度1.2G机器功率 33.75KW(不含激光器和冷水机)
最大切管长度 外接圆直径<Φ220mm相位3
最大切管重量30Kg/M电源额定电压380V
总电源防护等级IP54频率50Hz



管材的切割类型和范围



管材类型最大切管范围(总重量<180KG)标准长度剩余材料备注
1圆管Φ15mm-Φ220mm6000mm

正常切割:500mm;

使用最短尾料功能:10mm

切割最后一个部件时,尺寸误差会变大,建议切割前增加定心

2方管15mm*15mm – 150mm*150mm6000mm
3矩形管短轴>15mm,外切圆<220mm(最大规格200mm*50mm) 6000mm
4椭圆或扁平椭圆管短轴>15mm,长轴<220mm6000mm
5槽钢

普通卡盘可夹持10号及以下槽钢;

加长卡盘最多可夹16号槽钢

6000mm

切割最后一个工件时,尺寸误差会变大,工字钢/H型钢需要手动对焦和尖头切割头

6工字钢

普通卡盘可夹持10号工字钢的长轴;

采用槽钢或工字钢卡盘,最多可夹持16号工字钢

6000mm
7H钢 长轴<160mm,外切圆<220mm6000mm
8等角钢

普通卡盘最多可夹持10号等角钢

6000mm
9不等角钢普通卡盘最多可夹持10/8号等角钢6000mm



上料库


管材规格技术参数
圆管6000mm x φ220mm(φ20 – φ220mm)
方管

6000mm x φ220mm(外切圆<220mm

矩形管

6000mm x φ220mm(外切圆<220mm)

管材最大重量180kg(30KG/M)
可提升管材的最大重量2500kg
电源参数
电源相位3
电源额定电压和频率380V 50Hz
装机功耗7.55KW
电源防护等级IP54
重量和尺寸
重量3500kg
尺寸(长/宽/高)7000mm*2500mm*2500mm
覆盖面积7000mm*2500mm



样品展示

GS-HG三卡盘系列

GS-HG三卡盘系列

GS-HG三卡盘系列

GS-HG三卡盘系列

GS-HG三卡盘系列
